Havalandırma Sistemleri Çözümlü Sorular
- Nargile içilmesinin serbest olduğu bir kantinde ortalama 32 kişinin bulunduğu kabul edilmektedir. Kış şartlarında ortam hava sıcaklığı 21 °C ve dış hava sıcaklığı da ortalama 13 °C olarak belirlenmiştir. Bu kantine dış hava sağlamak amacıyla bağlanan fanın hava debisi ve ortam havasının sıcaklığını 21 °C tutabilmek için harcanan enerji miktarı ne olmalıdır?
Cevabı Görmek İçin Tıklayın

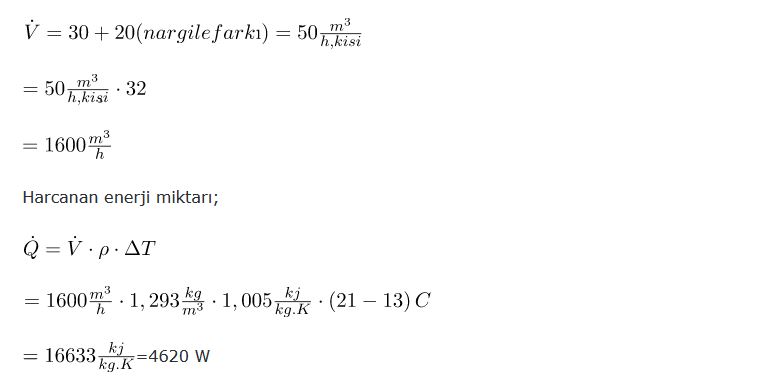

Mahal kullanım amacına göre taze hava ihtiyacı (Çizelge 1.1) tablosundan yararlanarak toplam dış hava debisi;
- Bir iş merkezinin ofisine yaz şartlarına göre havalandırma tesisatı yapılmak isteniyor. Ofiste toplam 50 kişi çalışmaktadır. Bu ofisin toplam hava debisi 3800 m3/h olarak hesaplandığına göre;
- Ofisin havalandırmasında % 68 dış hava kullanılmak istendiğinde dönüş havası miktarı ne olur?
- Kişi başına düşen dış hava mikatarı ne olur?
Cevabı Görmek İçin Tıklayın
- Yaklaşık 250 kişinin bulunduğu bir kongre salonunun dış hava ihtiyacı belirlenmek isteniyor. Dış hava CO2 miktarı %0,035 olarak ölçülmüştür. Buna göre;
- Faallik derecesi “I” olan ve CO2 oranıda %0,12 aşmaması istendiğine göre tolam dış hava debisi ne olur?
- CO2 oranı %0,19 olarak istenmesi durumunda kişi başına saatlik dış hava ihtiyacı ne olur?
Cevabı Görmek İçin Tıklayın
İnsanların Meşguliyet Derecesine Göre Isı Yayım Yükü ve Üretilen CO2 Miktarı (Çizelge 1.5) tablosundan yararlanarak toplam dış hava debisi;
- Bir garajda bulunan araçların egzostlarından saatte 22 m3 CO2 gazı salınıyor. Garajın toplam hacmi 950 m3 olduğuna göre;
- Garajın dış hava debisi ne olur?
- Bu garajın hava değişim sayısı nedir?
Cevabı Görmek İçin Tıklayın
Havada Bulunan Zararlı Gazların Maksimum Değerleri (Çizelge 1.6) tablosundan yararlanarak en fazla olması gereken CO2 miktarı;
- Bir şehirde 4x8x2,5 m3 ölçülerindeki havuzun hava sıcaklığı 33°C ve bağıl nemi %50’dir. Dış havanın mutlak nemi 10 g/kg olduğuna göre;
- Havuzun toplam dış hava debisi ne olur?
- Kış şartlarında dış hava mutlak neminin 6 g/kg olması durumunda dış hava miktarı ne olmalıdır?
Cevabı Görmek İçin Tıklayın
Sıcaklık Değerlerine Göre Doygun Buhar Miktarları (Çizelge 1.7) tablosundan yararlanarak 33°C için mutlak nem 32,5 g/kg Havuz Suyunun Buharlaşma Sayısı (Çizelge 1.8) tablosundan yararlanarak yaklaşık 25 kg/hm2 olarak alabiliriz. Ayrıca buharlaşma sayısını Kapalı Havuzlar için Su Yüzey Hızları (Çizelge 1.9) tablosundan yararlanarak aşağıdaki formülden hesaplayabiliriz;
- Bir tavuk çiftliğinde yaklaşık 1,25 kg ağırlığında 200 adet tavuk bulunmaktadır. Kümesin sıcaklığı 26°C ve bağıl nemi %40’tır. Kışın kümesi ısıtmak amacıyla 10 kW gücünde bütan gazı yakan bir sistem kullanılmaktadır. Dış havanın ortalama sıcaklığı 5°C bağıl nemi %70 olduğuna göre kullanılacak fanın dış hava miktarı ne olmalıdır? (Bütan gazı nem katkısı=85 g/kWh)
Cevabı Görmek İçin Tıklayın
Hayvanların Bulundukları Mahal Havasına Katkıları (Çizelge 1.13) tablosundan yararlanarak 1,25 kg için nem katkısı 5 g/kg ve Psikometrik diyagram yardımıyla;
- Fritöz, ocak, mikro dalga fırın ve buzdolabı bulunan bir okulun kantininin sıcaklığı 22°C ve bağıl nemi %50’dır. Dış havanın ortalama sıcaklığı 15°C bağıl nemi %40 olması durumunda ortama üflenmesi gereken hava debisi ne olmalıdır?
Cevabı Görmek İçin Tıklayın
Mutfakta Bulunan Aletlerin Mahal Havasına Katkıları (Çizelge 1.14) tablosundan yararlanarak;
Mutfaklarda Eş Zaman Faktörü (Çizelge 1.15) tablosundan yararlanarak
orta mutfak için fi=0,7
ve Psikometrik diyagram yardımıyla;
Hesaplamaları iki farklı şekilde ele alabiliriz:
Duyulur ısı kaynaklarına göre,
- Toplam hava debisi 8350 m3/h, fan verimi %80, fanın çevre hızı u=40 m/s, fanın emiş hızı Cs=12,5 m/s, fanın çapı ise 40 cm olduğuna göre fan gücü nedir?
Cevabı Görmek İçin Tıklayın
Geriye dönük kanatlı salyangoz fanların logaritmik diyagramı (Diyagram 1.1) yararlanarak toplam basınç kaybı 270 Pa olarak bulunur. Verilen bu değerler fan gücü eşitliğinde yerine konularak ;
- Devir sayısı 750 devir/dakika, hava debisi 9500 m3/h, fan verimi %85, üfleme basıncı 350 Pa olarak verile nbir fanın devir sayısı 580 dev/dakika düşerse fanın son debisini, toplam basınç farkını ve fan gücü ne olur?
Cevabı Görmek İçin Tıklayın
- Özel bir sistem için tasarlanmış 20m uzunluğunda sırlanmış çelik sactan yapılmış havalandırma kanalının çapı 180 mm ve bu kanaldaki hava hızı da 10 m/s’dir. Bu verilere göre kanalın giriş ve çıkış ucu arasındaki basınç kaybı ve kanalın hava debisi ne olur? (E =0)
Cevabı Görmek İçin Tıklayın
Kayganlık katsayısı 0 olan kanalların sürtünme diyagramı (Diyagram 1.2) yararlanarak basınç kaybı R=6,7 Pa/m olarak bulunur. Toplam basınç farkı;
Bu verilerden yararlanarak yine aynı diyagramdan hava debisi V= 900 m3/h olarak okunur.
- Çapı 150 mm olan bir parlatılmış kanalda hava hızı 3 m/s ve hava sıcaklığı da 20°C olduğuna göre 5 m boyundaki kanal parçasının iki ucu arasındaki basınç farkı nedir? (E=0,0015)
Cevabı Görmek İçin Tıklayın
Öncelikle kanaldaki direnç katsayısını bulmak için moody diyagramını kullanacağız. Reynolds sayısı için Atmosfer basıncındaki havanın fiziksel özellikleri (Çizelge 2.2)‘den 20°C hava için v=15,11.10^6 okunur.
- V1 hızı 18 m/s, V2 hızı 16 m/s ve V3 hızı da 12 m/s olan bir küt kol almada toplam basınç geri kazanımı ve statik basınç kaybı ne olur?
Cevabı Görmek İçin Tıklayın
Yüksek hızlarda kanal basınç hesabı yapılırken Hız Durumuna Göre Basınç Geri Kazanımı Diyagramı (p=1,2, e=0,9) (Diyagram 1.3) ve Küt ve Konik Kol Almalarda Yan Kanallardaki Basınç Kaybı Diyagramı (Diyagram 1.4) yararlanırız. Buna göre toplam basınç kaybımız 37 Pa ve statik basınç kaybıda 60 Pa olarak tespit edilir.
- Çıkış üfleme ağzı 30×15 cm ve hava çıkış debisi de V=0,3 m3/s olan serbest üflemeli bir menfezden hava üfleme uzaklığı nedir?
Cevabı Görmek İçin Tıklayın
Aşağıdaki eşitlikle yuvarlak ve dikdörtgen üfleme ağızlarında yaklaşık hava üfleme uzaklığını bulabiliriz;
Burada karışım sayısı (m) için Hava Üflemesine Ait Temel Eşitlikler (Çizelge 1.18)‘den yararlanarak 0,15 olarak kabul edebiliriz.
- Çıkış üfleme ağzı 600 cm2 ve hava çıkış debisi de V=900 m3/s olan %50 serbest kesitli delikli ızgara şeklideki bir menfezden hava üfleme uzaklığı nedir?(mu=0,7)
Cevabı Görmek İçin Tıklayın
Aşağıdaki eşitlikle yuvarlak ve dikdörtgen üfleme ağızlarında yaklaşık hava üfleme uzaklığını bulabiliriz;
Burada karışım sayısı (m) için Hava Üflemesine Ait Temel Eşitlikler (Çizelge 1.18)‘den yararlanarak 0,25 olarak kabul edebiliriz.
- Tavan altındaki 3 cm boyundaki yarıktan yatay bir şekilde V=3 m/s hızla hava üflenmektedir. 2 m uzaklıkta eksenel hızı ve üfleme uzaklığını bulunuz?
Cevabı Görmek İçin Tıklayın
- Yarık genişliği 38 mm ve hava çıkış hızı 2,2 m/s olan bir hava üfleme menfezinin hava üfleme uzaklığı nedir?
Cevabı Görmek İçin Tıklayın
Yarık Üfleme Ağızlarında Hava Üfleme Uzaklığı (Diyagram 1.5) yararlanarak verilen değerler çakıştırıldığında üfleme uzaklığı 5,5 m ve hava debisi de 300 m^3/h olarak okunur.
